Conectores completos (menos casquillos) WIGGINS

Los acoplamientos tipo clamshell Wiggins W900 son acoplamientos de "liberación rápida" diseñados para su uso con agua, aceite y aire fabricados en aluminio de baja / media presión (presión de funcionamiento 125 PSI). El diseño único de la abrazadera permite una desalineación angular de +/- 4 ° y también un movimiento axial total de 6,35 mm con conjuntos de tubería / tubo rígidos. Combinando ligereza y resistencia, las abrazaderas de Wiggins también eliminan la necesidad de abrazaderas de manguera pesadas y desordenadas, al tiempo que ahorran tiempo de montaje.

La gama W900 utiliza un diseño de pestillo de bloqueo, que se puede acoplar / desacoplar con una mano. El pestillo de bloqueo elimina la necesidad de un cable de bloqueo.

Las abrazaderas Wiggins se utilizan en los deportes de motor de alto nivel a nivel mundial; el diseño liviano de estas abrazaderas junto con la capacidad de conectarse / desconectarse en segundos hacen del W900 una opción popular.

El W900 ha sido calificado para los requisitos militares y aeroespaciales de las especificaciones MIL-C-22263. Además de más de veinte años de fiabilidad probada dentro de la industria de los deportes de motor.

_ _ _ _ _
Presión operacional:
125 psi

Presión de rotura:
375 psi

Temperatura de funcionamiento:
 -84° a + 427° C (-120° / + 800° F) (dependiendo del material de acoplamiento)

Flexibilidad:
(Desalineación angular máx.) ± 4 ° de flexión angular total del tubo)

Capacidad de flexión:
28.000 por flexión de 3 °

Movimiento axial:
hasta +1/8 de pulgada desde el centro inicialmente

Conexión eléctrica:
(resistencia) Cumple con MIL-B5087.
SA (<1 ohmio)

Especificación de calificación:
MIL-C-22263

Junta tórica:
utiliza tamaños de juntas tóricas AS568 estándar proporcionados por el usuario, con material de junta tórica seleccionado para adaptarse a la aplicación.


Cómo instalar conectores serie W900

Leyenda Material
D
= Aluminio

1,750"
D
0.923"
2.211"
1.52"
0.070 lb
FCO-28V
W994-28D
W908-28D
WIGGINS

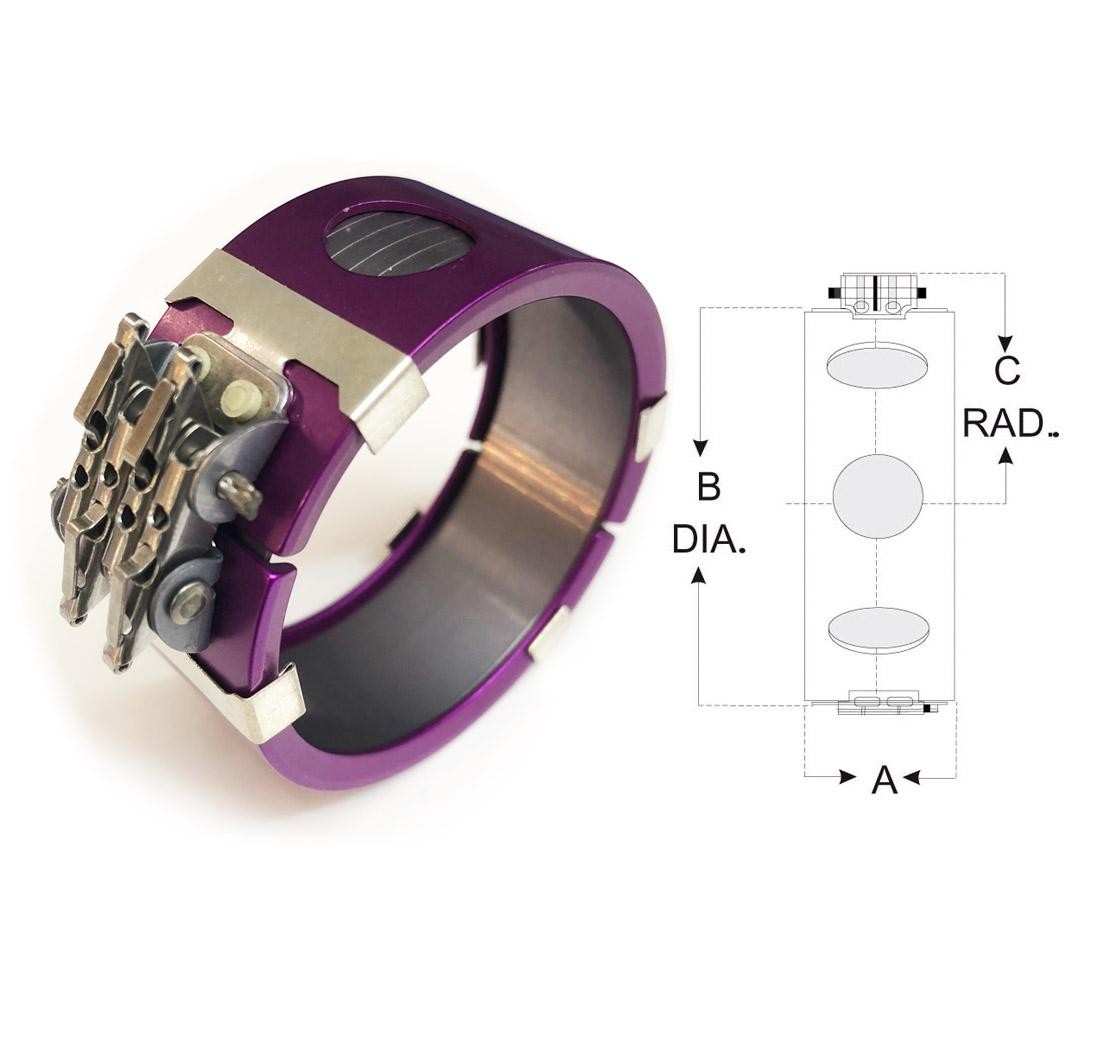

Abrazadera Wiggins -28 (sin casquillo)
COD: W991-28DE
Disponible a petición
